螺紋膠作為機械連接的 “安全衛士”，其失效往往源于操作細節的疏忽。許多用戶在使用時看似步驟正確，卻因隱藏的錯誤導致鎖固效果大打折扣，甚至引發設備故障。以下五個常見錯誤，務必警惕規避。

一、表面處理不徹底

金屬螺紋表面的油污、銹跡、氧化層是螺紋膠的 “隱形殺手”。油污會在膠液與金屬間形成隔離層，導致膠液無法充分浸潤;銹跡和氧化膜則會阻礙化學粘接反應。例如在維修汽車發動機螺栓時，若未清除油漬直接涂膠，膠層固化后會因附著力不足，在振動中逐漸剝離。正確做法是用專用清洗劑或酒精擦拭螺紋，必要時用砂紙打磨去除氧化層，確保表面無雜質。

二、膠量控制不當

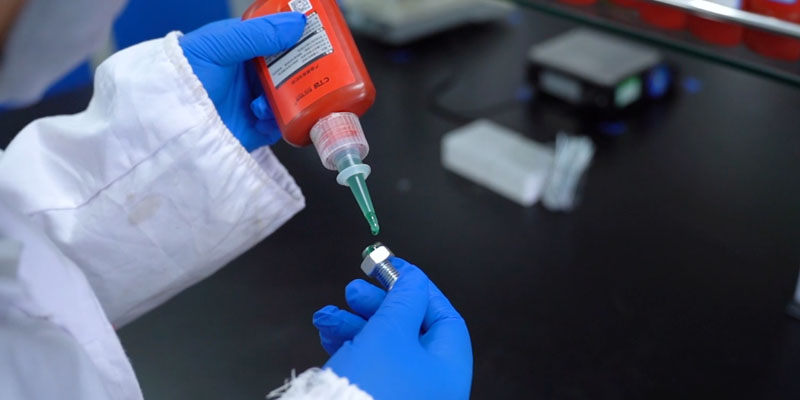

膠量過多或過少都會引發問題。膠量不足時，螺紋間隙無法被完全填充，固化后形成的膠層不連續，難以抵抗振動沖擊;膠量過多則會導致膠液溢出，不僅造成浪費，還可能污染其他部件，甚至因固化時收縮不均產生內應力，降低鎖固強度。如管道螺紋連接中，膠液溢出后可能堵塞閥門，而膠量不足則會出現滲漏。建議根據螺紋尺寸涂抹：小直徑螺紋沿牙面涂一圈即可，大直徑螺紋可在 3 - 4 個對稱牙面點膠。

三、選錯型號與材質不匹配

不同場景對螺紋膠的強度、耐溫性、耐腐蝕性要求迥異。將低強度螺紋膠用于重型機械的高強度連接，會因抗剪能力不足而松動;用普通螺紋膠適配不銹鋼、鋁合金等特殊材質，則可能因固化不完全導致失效。例如在海洋環境中使用普通螺紋膠固定不銹鋼螺栓，鹽霧會快速侵蝕膠層，3 個月內就可能出現連接松動。務必根據材質特性(如不銹鋼需專用活化配方)和工況(如高溫環境選耐 200℃以上的型號)選擇對應產品。

四、固化條件不達標

厭氧型螺紋膠依賴無氧環境固化，若螺紋配合間隙過大(超過 0.2mm)，空氣難以排盡，會導致固化不完全;低溫環境下(低于 15℃)，固化速度大幅減緩，甚至停滯。在冬季戶外安裝設備時，若未采取保溫措施，螺紋膠可能 24 小時內無法達到有效強度，造成連接 “假性固定”。建議小間隙螺紋優先選高粘度膠，大間隙配合可搭配固化促進劑;低溫環境可通過加熱設備(如熱風槍)提升局部溫度至 25 - 30℃。

五、忽視儲存與保質期

螺紋膠開封后若未密封保存，會因接觸空氣逐漸失效，尤其在高溫潮濕環境中，保質期會從 12 個月縮短至 3 - 6 個月。使用過期膠液時，其固化性能已嚴重下降，表現為膠層發軟、強度驟降。儲存時需擰緊瓶蓋，置于陰涼干燥處(5 - 25℃最佳)，并標注開封日期，優先使用近期開封的產品。

螺紋膠的失效往往是多因素疊加的結果，從表面處理到型號選擇，從施工細節到儲存管理，每一步都需精準把控。避開這五個錯誤，才能讓螺紋膠真正發揮 “鎖固屏障” 的作用，保障機械連接的長期穩定。
